| 波片 |
| 波片，又称为相位延迟片，它使通过波片的两个互相正交的偏振分量产生相位偏移，可用来调整光束的偏振状态。订购波片时，需要指出波长，相位，口径和具体波片类型（零级或者多级）。波片可以根据客户的要求装入金属支架中。我司提供了大多数常见波长供客户选购，也可以根据客户要求定制特殊相位和特殊波长的波片。常见的波片由石英晶体制作而成，主要为二分之一波片和四分之一波片，主要用途介绍如下。 |
 | |
| 半波片 |
| 线偏振光通过二分之一波片后，仍为线偏振光，但是，其合振动的振动面与入射线偏振光的振动面转过2θ。若θ=45°，则出射光的振动面与原入射光的振动面垂直，也就是说，当θ=45°时，二分之一波片可以使偏振态旋转90°。二分之一波片还可以和PBS配合使用，旋转二分之一波片，我们可以实现可变分光比的一个分光棱镜。 |
 |
| 四分之一波片 |
| 偏振光的入射振动面与波片光轴的夹角θ为45°时，通过四分之一波片的光为圆偏振光，反之，当圆偏振光经过四分之一波片后，则变为线偏振光。当光两次通过四分之一波片时，作用相当于一个二分之一波片。四分之一波片还可以和PBS配合使用，实现光隔离器的作用。 |
 |
| 波片类型 |
| |
|
类型 |
|
特点 |
|
零级波片 |
胶合 |
- 紫外胶胶合
- 温度带宽大
- 波长带宽大
- 适用于中小功率
|
|
光胶 |
|
|
空气隙 |
- 带金属支架，光路无胶
- 温度带宽大
- 波长带宽大
- 高损伤阈值
|
|
真零级波片 |
胶合 |
- 紫外胶胶合
- 温度带宽大
- 波长带宽大
- 适用于中小功率
|
|
单片 |
- 单片，光路无胶
- 温度带宽大
- 波长带宽大
- 高损伤阈值
- 只适用于1310nm和1550nm
|
|
多级波片 |
- 温度带宽小
- 波长带宽小
- 高损伤阈值
- 价格较零级波片便宜
|
|
双波长波片 |
|
|
消色差波片 |
- 对温度不敏感
- 超宽波长带宽
- 胶合和空气隙两种类型可供选择
|
|
楔角波片 |
| |
| |
| |

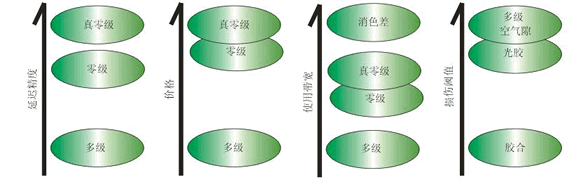

| 怎样选购波片? |
| |
|
首先，要确定相位延迟，二分之一还是四分之一？还是特殊相位？
其次，要确定尺寸和波长。
最后，要确定波片的类型。如果你希望波片可以在较宽温度范围内和较宽波长范围内使用，你应该选择零级或者真零级波片。对于零级波片来说，胶合零级价格相对便宜，光胶零级和空气隙零级损伤阈值高。真零级波片的平行和波前畸变是最好的，用于特别重要的系统中。如果你对波长带宽和温度带宽没有要求，多级波片应该是性价比较高的选择。如果你需要超过100nm的波长带宽，就应该选择消色差波片。
|
|
由于波片的平行多在1秒以下，会产生标准具效应。在某些情况下，我们不希望这种情况发生。上海良九所提供的楔角波片可以解决这个问题。
另外，石英晶体有旋光效应，可以用来旋转偏振光的偏振态，称为石英旋光片。目前有左旋和右旋可供选择。 |
 | |
| |
| 标准波长 |
| |
|
532 |
633 |
780 |
800 |
850 |
1064 |
1310 |
1550 |
| 可以根据客户要求定制其他波长。 | |
| |
